如何解決已經(jīng)產(chǎn)生發(fā)白的真石漆

　　1、查看是否因為少涂或漏涂抗堿底涂形成真石漆底部泛堿發(fā)白。假如屬于泛堿發(fā)白原因，該工程只有重做，否則，只能返工。

　　2、假如是因為乳液未徹底干透形成發(fā)白的，當氣溫回升時，發(fā)白會自動恢復;如需要快速恢復原來的顏色，可測驗使用油性面漆輥或噴涂一遍。

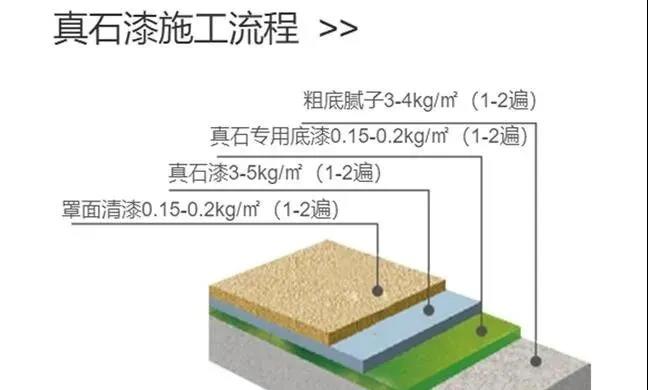

真石漆的組成

　　1、抗堿底漆 2、真石漆主材 3、自潔性罩面漆。

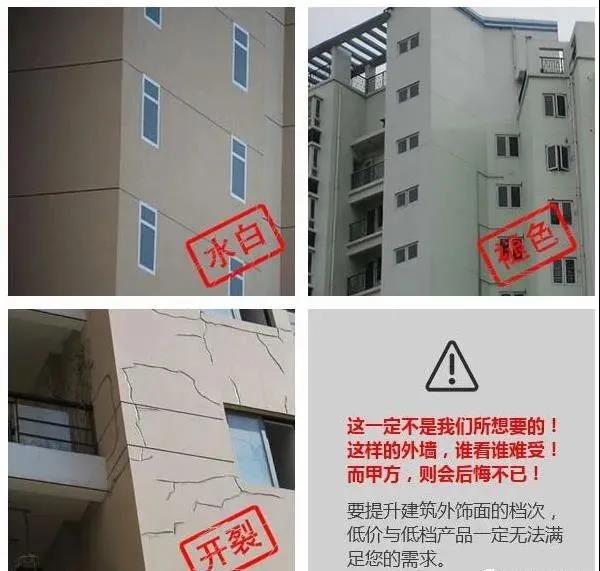

真石漆真正發(fā)白的原因

　　真石漆在夏天氣溫高的時分，發(fā)白現(xiàn)象是很少見到，一般都會發(fā)生在冬季，并且在下雨的時分，當接連幾天下雨后，剛施工完的真石漆的外表就會一塊一塊成全面的發(fā)白現(xiàn)象。特別是當氣溫在10℃以下，濕度85以上時，真石漆外表就會發(fā)白或是好像掉色發(fā)花，像是被一層白冰霜模糊遮蓋住相同。

解析真石漆發(fā)白的原因

　　施工環(huán)境溫度與乳液玻璃化成膜溫度要素，乳液的成膜溫度，即乳液玻璃化溫度(除彈性乳液外)，溫度都在26℃以上，當氣溫高于或等于玻璃化溫度時乳液才干得到徹底固化，只有乳液固化了才干發(fā)揮乳液的防水性能。但當氣溫低于乳液的溫度時，乳液的成膜時刻變長，但當溫度低于10℃時乳液相對被“保鮮”了，乳液不能徹底固化，只能表干。當氣溫低至5℃時以下時，桶里的真石漆也有可能被凍壞，也就是說當氣溫低于一定值時，真石漆是不能施工的，這樣就不難解釋為什么真石漆在冬季的發(fā)白投訴特別多了。

原材料的選擇因素

A 乳液的選擇

　　苯丙乳液，眾所周知，長時間泡水，苯丙乳液是百分之百發(fā)白的，夏天或許浸泡時間會長一些。純丙或硅丙，作用比苯丙好。但當氣溫過低而施工又未干透時遇到寒冬加雨水夾攻，再好的配方真石漆也相同面對發(fā)白風險。試驗標明：在4℃以下的冰冷溫度下，選用較好的硅丙乳液做相同試驗，結果真石漆仍是發(fā)白。所以環(huán)境、氣候是真石漆發(fā)白的重要因素。

B 助劑的選擇

　　1、纖維素是親水型增稠劑，配多了施工跟保存都好很多，但真石漆的防水性會減弱，造成外表發(fā)白。

　　2、堿增稠的添加對真石漆有很好的開關作用，但用多了真石漆的防水度相應下降，堿增稠在真石漆表枯燥后會聚會于真石漆外表跟乳液成膜，因為堿增稠的親水性極強，這樣會嚴重下降乳液的防水度，更簡單令真石漆外表發(fā)白。

　　3、成膜助劑及防凍劑的添加，讓乳液在嚴寒的冬天很好過冬。增加乳液的穩(wěn)定性與防凍性，下降乳液的玻璃化溫度，延長枯燥時間，但很明顯，防水度下降，也增加真石漆發(fā)白的幾率。

真石漆發(fā)白的解決辦法

　　1、氣溫環(huán)境要素，當氣溫低于10℃，盡可能不施工，如需要施工，切勿挑選在施工前后5天內(nèi)有下雨的天氣，待真石漆徹底干透后有必要噴涂水性面漆。

　　2、真石漆的配方關鍵選對乳液，助劑添加恰當，盡量尋找非親水型助劑，親水型助劑要恰當保險在實驗室多做數(shù)據(jù)，尋找乳液助劑添加的臨界點。

　　3、避免偷工減料：抗堿底漆有必要要涂，并且保持基底徹底密封，如果漏涂被雨水浸泡返堿形成返白，真石漆就切底失敗，形成不可逆轉局面。有必要根除重新施工。

　　4、真石漆中涂不能少噴，因為真石漆中的天然砂目數(shù)較粗，無遮蓋力，所以噴涂時有必要徹底掩蓋不透底，約4-5kg/m2為準(中粗型)，防水面漆更不能少噴，最好挑選水性面漆，不僅環(huán)保還可透出水分。

真石漆施工注意事項

　　1、選用膩子時，最好挑選黑色膩子粉，堿性較低，保養(yǎng)后簡單中和堿性。

　　2、膩子干燥后打磨平整，必須用水保養(yǎng)，中和膩子的堿性，如果膩子堿性太強，抗堿底漆也難以抵抗，所以水保養(yǎng)中和堿性是關鍵。

　　3、不能偷工減料，底面漆要做足。

　　4、不能在氣溫過低、濕度過高的環(huán)境下施工。
